Solidworkss实体建模之拉伸凸台
在Solidworkss中拉伸凸台/基体特征是将2D草图沿着直线方向平移而形成的实体特征，是Solidworkss中最常用的功能之一。
简单介绍
在Solidworkss中拉伸凸台/基体特征是将2D草图沿着直线方向平移而形成的实体特征，是Solidworkss中最常用的功能之一。
属性设置

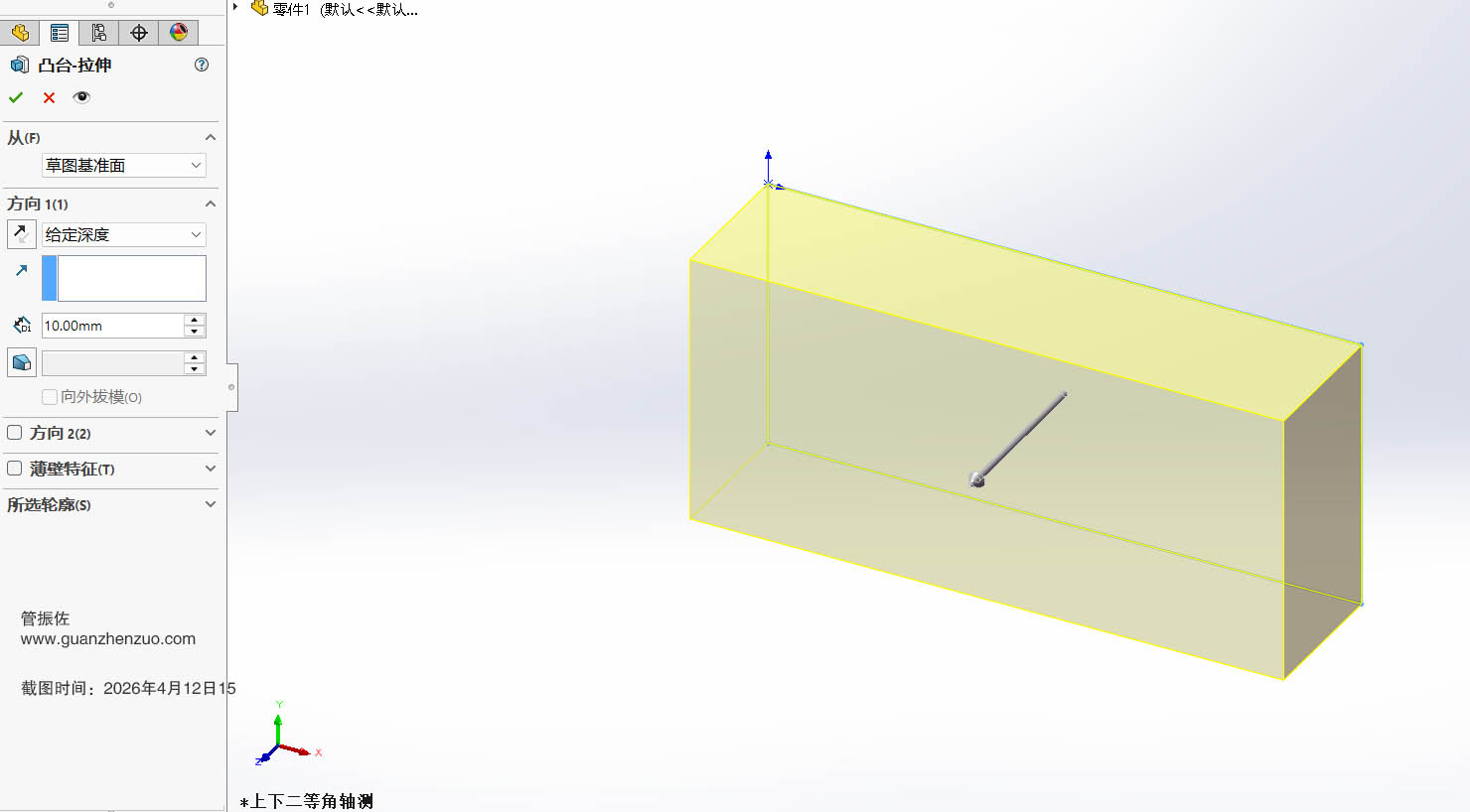

单击【特征】工具栏中的【拉伸凸台/基体】按钮，或者选择【插入】-->【凸台/基体】-->【拉伸】菜单命令，弹出属性管理器，如下图所示：
在【凸台-拉伸】属性管理器中最常用的是【方向】选项组，如果拉伸方向只有1个，只需要用到【方向1】选项组就可以完成。如果需要同时从一个基准面向两个方向拉伸，则会同时用到【方向2】选项组。
【方向】选项组的常规用法：
（1）终止条件：设置特征拉伸的终止条件：
给定深度：沿着预览图中的方向/相反方向拉伸特征。
成形到一顶点：将2D草图拉伸到绘图区域中选择的顶点处。
成形到一面：将2D操作拉伸到绘图区域中选择的一个面或基准面。
到指定面指定的距离：将2D草图拉伸到选择的面的一定距离之处。
成形到实体：将2D草图拉伸到绘图区域中所选择的实体或曲面实体处。
两侧对称：将按照草图所在的平面两侧对称距离生成拉伸特征。
（2）拉伸方向：在绘图区域选择方向，草图以此方向将草图拉伸形成实体
（3）深度：将2D草图延拉伸方向平移的距离
（4）拔模开/关：单击此按钮，可以设置拔模的角度
