SolidWorks草图基础介绍
本文主要介绍在SolidWorks中的草图基础介绍
草图绘制与编辑是SolidWorks中最基础的操作，熟练掌握后，可以提升草图绘制的效率。
草图基础
在SolidWorks中，草图通常指的是轮廓线或 横断面，是设计和建模过程中的关键元素。在创建模型时，我们需要先着手绘制草图，并在这些草图的基础上进行生成特征；然后将一个或多个特征进行组合，从而制作出完整的零件；然后通过组合多个零件，设计出复杂的装配体；最后，这些零件或装配体将作为生成工程图的基础。
我们在SolidWorks中不仅可以利用基准面或平面来绘制2D草图，精准地展现设计细节，还可以创建包含X轴、Y轴、Z轴的3D草图，以在空间中全面实现设计构想。
基准面

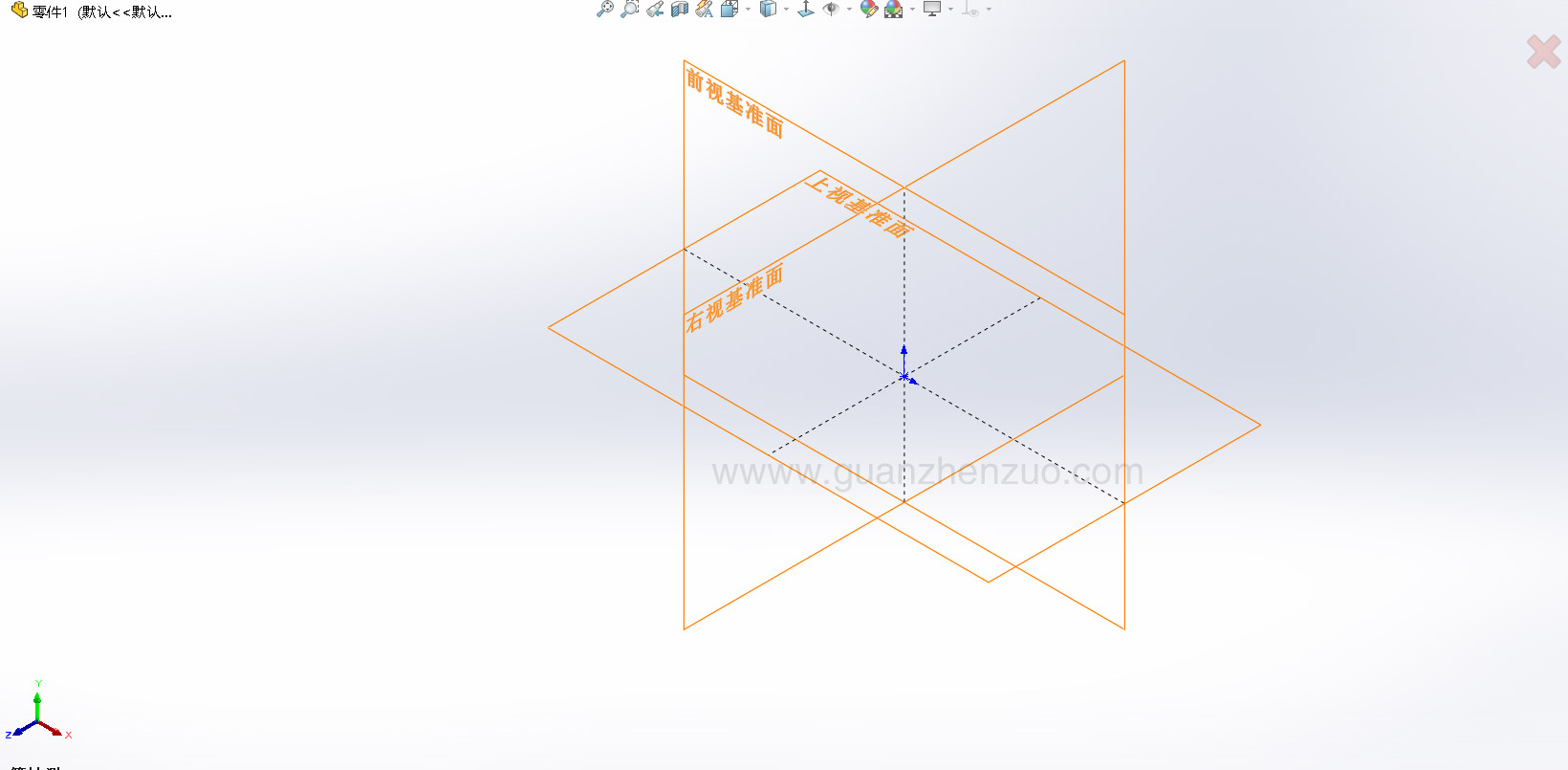

基准面是一个可以无限延伸的二维平面，不仅可以用作绘制草图特征的平面，还 可以作为特征放置、尺寸标注和零件装配的重要参考。当使用默认模板创建零件或装配体并进入设计模式时，系统会自动生成3个正交基准面：前视基准面、上视基准面、右视基准面。如下图所示：
原点

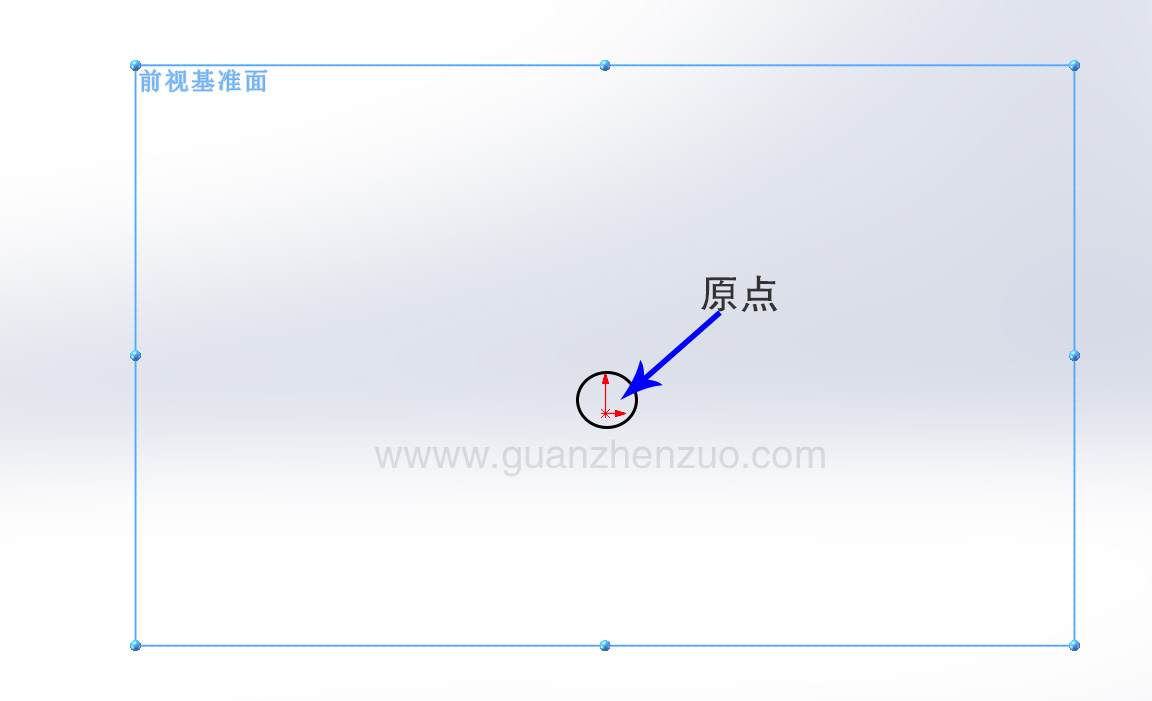

通常情况下，原点被用作起始定位来绘制草图，是最基本的参考点。如下图所示：
工具栏

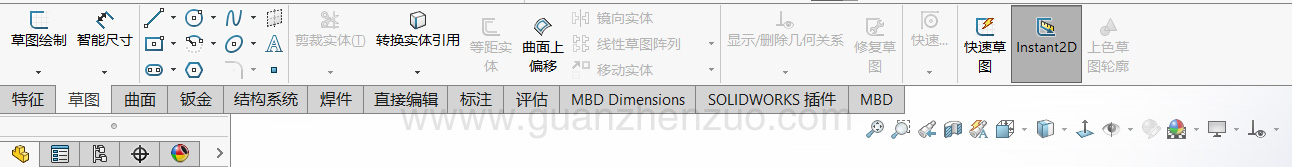

在工具栏中打开“草图”选项卡，通过单击“草图”选项卡中的相关选型，并购选择正交基准面，既可开始绘制或编辑草图。如下图所示：

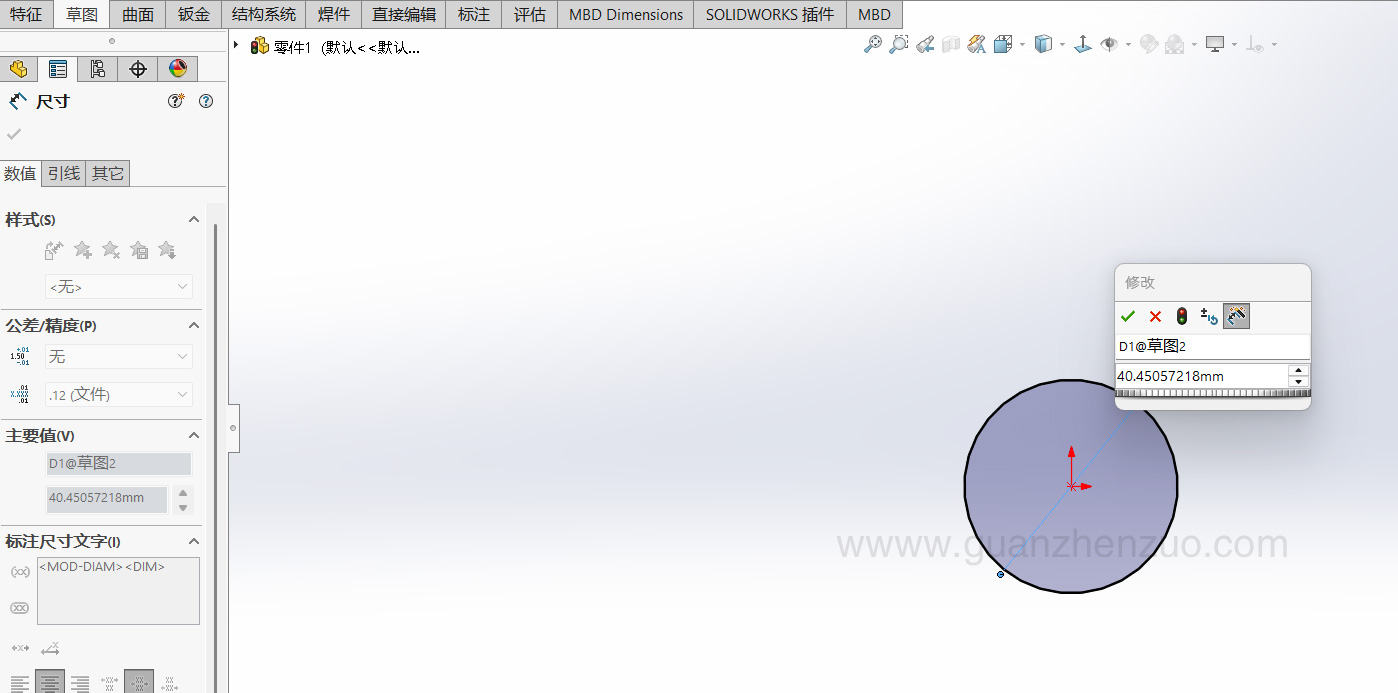

例如，单击“草图绘制”，可以开始草图的绘制，单击“智能尺寸”选型，可弹出下图所示对话框。在数值框内更改尺寸参数，即可完成对选中的草图进行尺寸标注。
